| 35KV 斷續熱收縮套管-2.5倍【HVIT35D-2X】 |
|

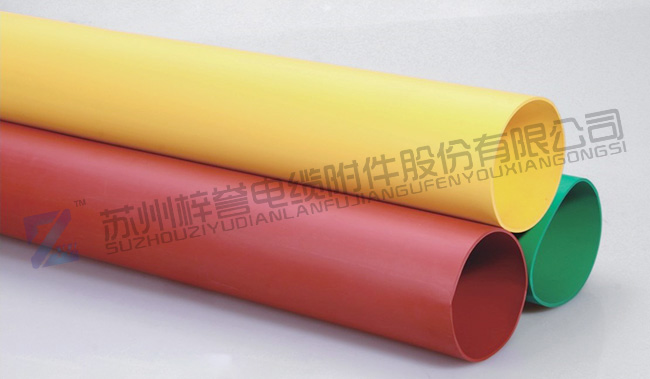

高壓型熱收縮套管（斷續2.5:1）主要用于母線橋架中的銅母線，起到保護絕緣作用。他將減少銅母線之間的間隙，縮短相間距。產品對各種彎折的矩形、圓形母線起到良好的絕緣效果。
優點及特點
★降低母線之間的間隙
★提供更多的設計空間
★適合35KV電壓
★防止小動物造成的短路和漏電
★防腐蝕,防止一些污染物造成意外閃絡
★提供方便的，經濟的連續長度的安裝
★阻燃或高阻燃
★無鹵環保
物理性能
★適合溫度: -40℃—105℃
★收縮溫度: 125℃
顏色
★黑、紅、黃、藍、綠
技術參數
| 測試項目 |
測試方法 |
測試值 |
| 拉伸強度 |
ASTM D2671 |
≥12MPa |
| 熱穩定性 |
IEC 216 |
105℃ |
| 斷裂伸長率 |
ASTM D2671 |
≥400% |
| 密度 |
ASTM D2671 |
1.21g/cm3 |
| 熱老化后（136℃下168小時） |
拉伸強度 |
ASTM D2671 |
≥10MPa |
| 斷裂伸長率 |
≥300% |
| 介電強度 |
壁厚2mm/0.08inch |
ASTM D2671 |
≥20KV/MM |
| 壁厚2.5mm/0.10inch |
≥17KV/MM |
| 低溫柔韌性（-40℃下4小時） |
ASTM D2671 |
無龜裂 |
| 熱沖擊（200℃下4小時） |
ASTM D2671 |
不滴不流 |
| 阻燃性（氧指數） |
ASTM D2863 |
≥28 |
| 煙霧指數 |
- |
低于120 |
| 體積電阻 |
ASTM D2671 |
≥1014Ω.cm |
| 吸水性（23℃ 下336小時） |
ASTM D570 |
≤0.5% |
| 鹽堿溶劑腐蝕（23℃下 168小時） |
拉伸強度 |
IEC 60684-2 |
≥8MPa |
| |
斷裂伸長率 |
≥250% |
| 銅腐蝕 （158℃ 下168小時） |
IEC60684-3 |
通過 |
長期老化（120℃下 3000小時）
斷裂伸長率 |
IEC60684-2 |
≥175% |
| 光照下顏色穩定性 |
IEC60684-3 |
未見變化 |
產品選擇
| 產品代碼 |
收縮前 |
收縮后 |
標準包裝
(m/根) |
| 內徑≥ |
壁厚 |
內徑≤ |
壁厚 |
| HVIT35D-2x-20/8 |
20 |
1.59 |
8 |
3.20 |
1,1.22 |
| HVIT35D-2x-25/10 |
25 |
1.53 |
10 |
3.20 |
1,1.22 |
| HVIT35D-2x-30/12 |
30 |
1.50 |
12 |
3.20 |
1,1.22 |
| HVIT35D-2x-40/16 |
40 |
1.55 |
16 |
3.40 |
1,1.22 |
| HVIT35D-2x-45/18 |
45 |
1.53 |
18 |
3.40 |
1,1.22 |
| HVIT35D-2x-50/20 |
50 |
1.51 |
20 |
3.40 |
1,1.22 |
| HVIT35D-2x-65/25 |
65 |
1.52 |
25 |
3.60 |
1,1.22 |
| HVIT35D-2x-75/30 |
75 |
1.56 |
30 |
3.60 |
1,1.22 |
| HVIT35D-2x-85/35 |
85 |
1.59 |
35 |
3.60 |
1,1.22 |
| HVIT35D-2x-95/38 |
95 |
1.63 |
38 |
3.80 |
1,1.22 |
| HVIT35D-2x-100/40 |
100 |
1.62 |
40 |
3.80 |
1,1.22 |
| HVIT35D-2x-120/50 |
120 |
1.67 |
50 |
3.80 |
1,1.22 |
| HVIT35D-2x-150/60 |
150 |
1.68 |
60 |
4.00 |
1,1.22 |
| HVIT35D-2x-180/72 |
180 |
1.66 |
72 |
4.00 |
1,1.22 |
| HVIT35D-2x-210/72 |
210 |
1.62 |
72 |
4.50 |
1,1.22 |
| HVIT35D-2x-250/72 |
250 |
1.69 |
72 |
5.50 |
1,1.22 |
| HVIT35D-2x-300/72 |
300 |
1.69 |
72 |
6.50 |
1,1.22 |
|
|
